Voor Waterschap Brabantse Delta is een complete ijzersulfaatinstallatie gerealiseerd op het terrein van de rioolwaterzuiveringsinstallatie (RWZI) in Breda. Dit project bracht al onze disciplines samen: van ontwerp, engineering tot civiele- en installatietechnische uitvoering. Het grootste vraagstuk? Een ondergrondse installatie bouwen zonder bemaling. Door een doordachte aanpak leverde we een installatie die naadloos aansluit op de bestaande zuivering.
Opdrachtgever: Waterschap Brabantse Delta
Looptijd werkzaamheden: 40 weken
Expertises: Engineering, civiele techniek, damwandkuip met onderwaterbeton, installatie- en elektrotechniek, betonconstructies.
Samenwerkingspartners:
- Roel van de Stoel: onderwatergraven & onderwaterbeton
- AZ Techniek: doseerpaneel & elektra
- Kleier Bouwmontage: betonwerken buiten onderwaterbeton
Hoe werk je onder water?

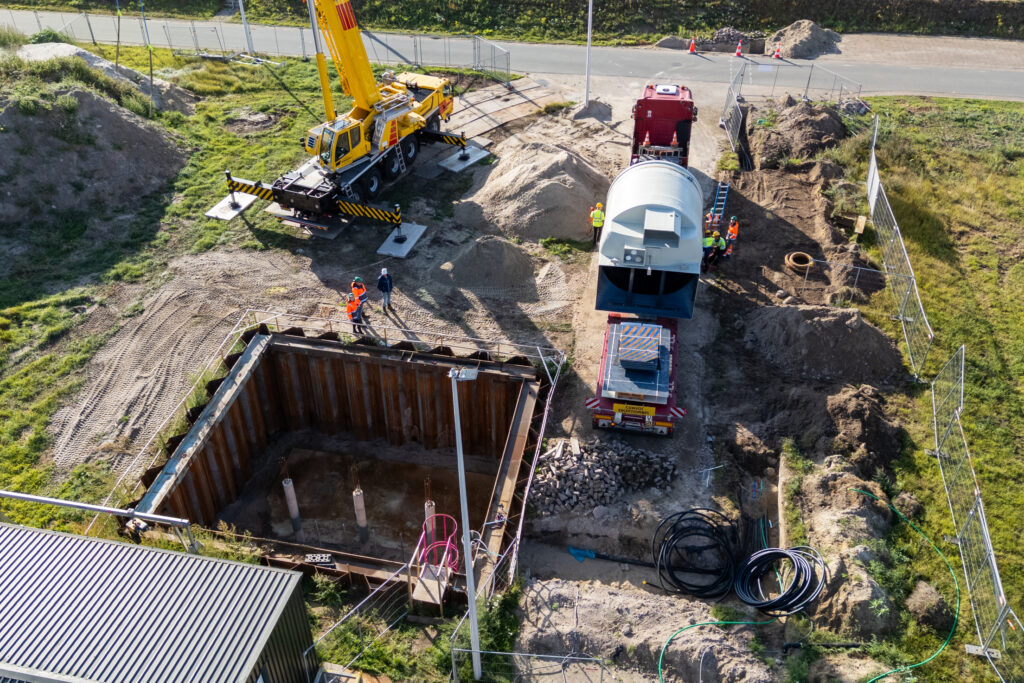

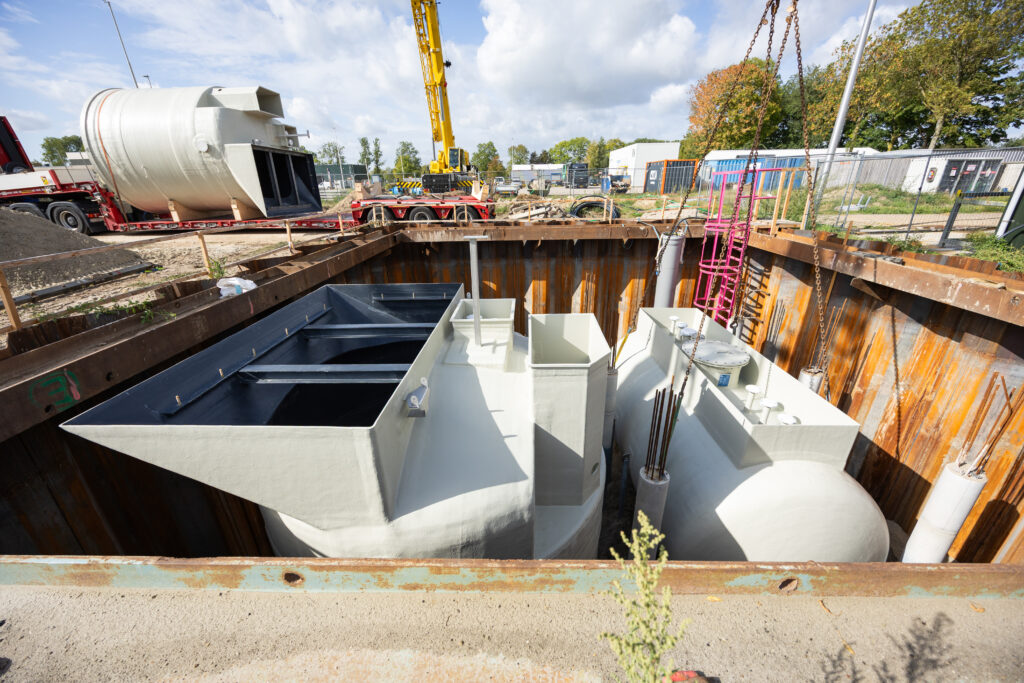

Bemaling was op deze locatie niet toegestaan. Daarom was een andere werkwijze nodig. Door de opdrachtgever is kozen voor een ondergrondse damwandkuip in combinatie met onderwaterbeton. In deze kuip plaatsten we drie ondergrondse tanks. Boven de tanks bouwden we een technische ruimte met het doseerpaneel, besturingskast, pompen, nooddouches en veiligheidsvoorzieningen.
De details: van ontwerp tot realisatie

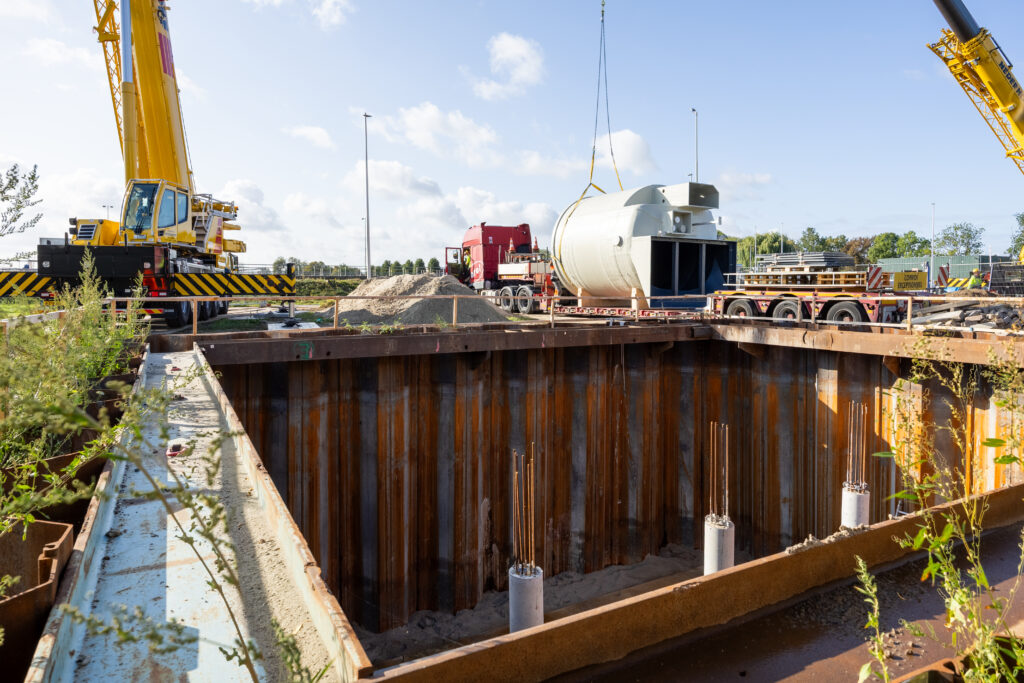

De werkzaamheden begonnen met een uitgebreide engineeringfase: aangepaste damwand- en terreintekeningen, constructieberekeningen, het complete elektrotechnische ontwerp en werktekeningen voor de doseerkast. Na een bodemonderzoek door Vink Milieutechnisch Adviesbureau B.V. werd de damwandkuip geplaatst en uitgegraven. Het onderwaterbeton werd aangebracht met een betonpomp en duikers.

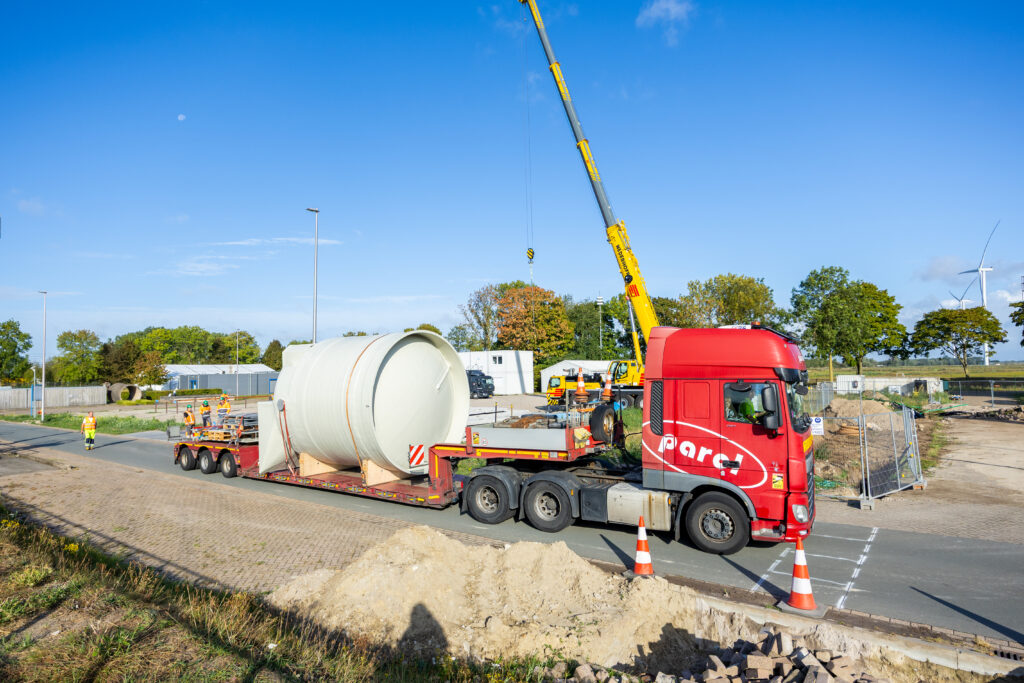

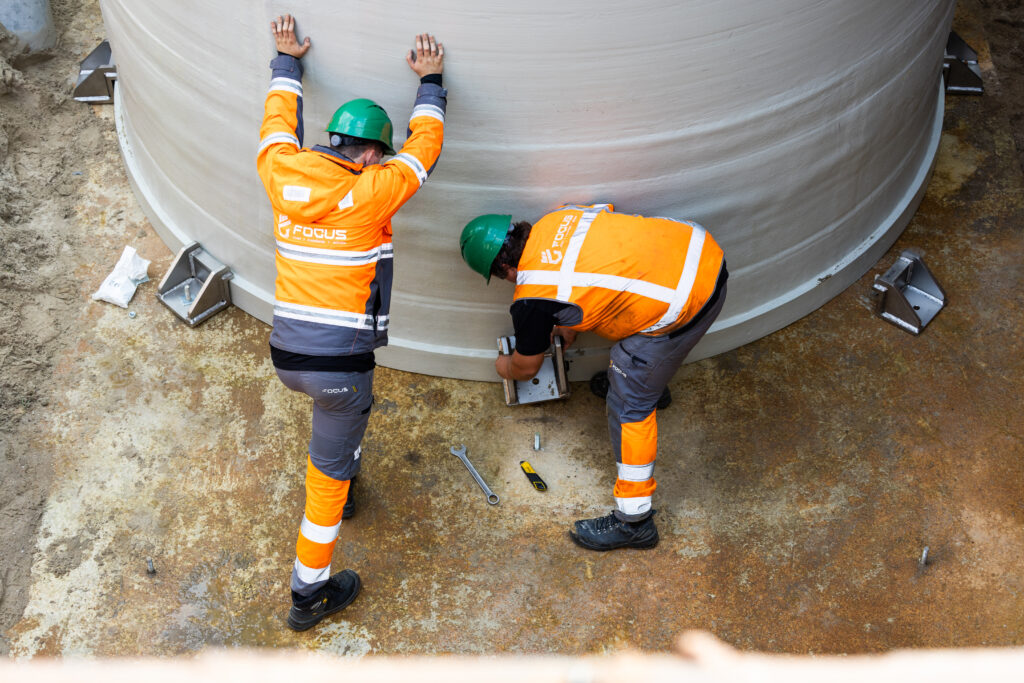

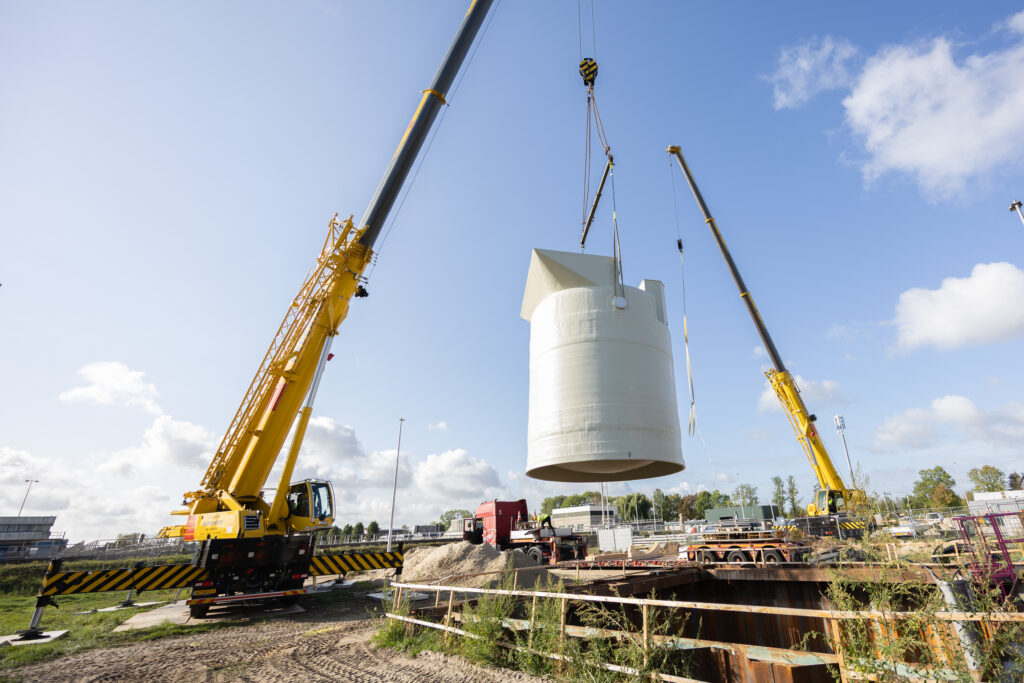

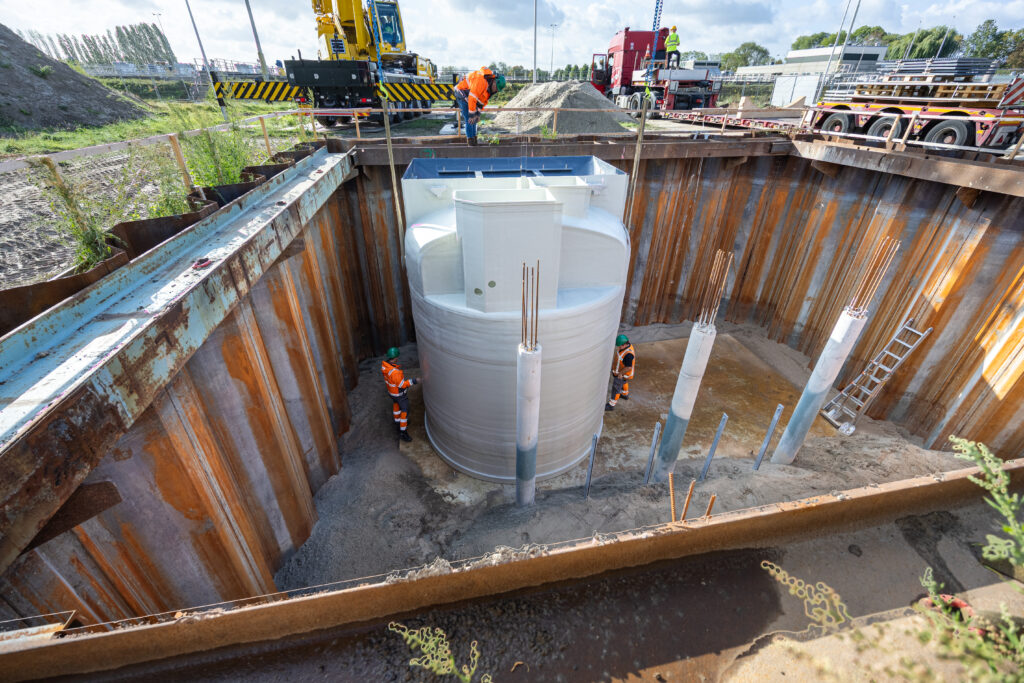

Zodra het beton uitgehard was, pompten we de kuip leeg en brachten we een constructieve vloer aan. Daarna volgden de plaatsing van de tanks, waarbij een hijskraan te pas moest komen. De ruimte rondom de tanks werd aangevuld met Kiwa-gecertificeerd zand, waarna de vloeistofdichte betonbak gerealiseerd kon worden. In de technische ruimte, boven op de vloeistofdichte vloer, integreerden we alle installaties.
Slim plannen, strak samenwerken
De grootste uitdaging zat in de ondergrondse constructie zonder bemaling. Dat vroeg om een goede afstemming met de onderaannemers en een strakke planning. We legden de persleidingen tussen andere werkzaamheden door. Ook de samenwerking met specialisten zoals Roel van de Stoel (voor onderwatergraven en -beton) en AZ Techniek (voor het doseerpaneel en de elektrische installatie) verliep naadloos.
Resultaat: een veilige, toekomstbestendige installatie
De ijzersulfaatinstallatie is veilig, vloeistofdicht en volledig geïntegreerd in de bestaande waterzuiveringsinfrastructuur. Dankzij onze complete aanpak en nauwe samenwerking met alle partijen leveren we een oplossing die klaar is voor de toekomst.
Samen sterk, geen verrassingen achteraf
Door de bundeling van onze expertises boden wij Waterschap Brabantse Delta een totaaloplossing – van ontwerp tot uitvoering. Geen verrassingen, maar een helder proces en een mooi eindresultaat. Ons team werkte intensief samen met alle betrokken partijen, wat het verschil maakte in een project waarin techniek, planning en veiligheid hand in hand moesten gaan.
