Kraanmodellen voor woonrijp maken Bostuin Enka Ede

Het ontwerp lag er al. De uitdaging zat niet in tekenen, maar in vertalen: hoe maak je van een theoretisch plan een set kraanmodellen waar buiten direct mee gewerkt kan worden? Voor de Bostuin op het Enka-terrein in Ede zorgde wij dat het woonrijp maken zonder ruis uitgevoerd kon worden, volledig gestuurd op GPS.

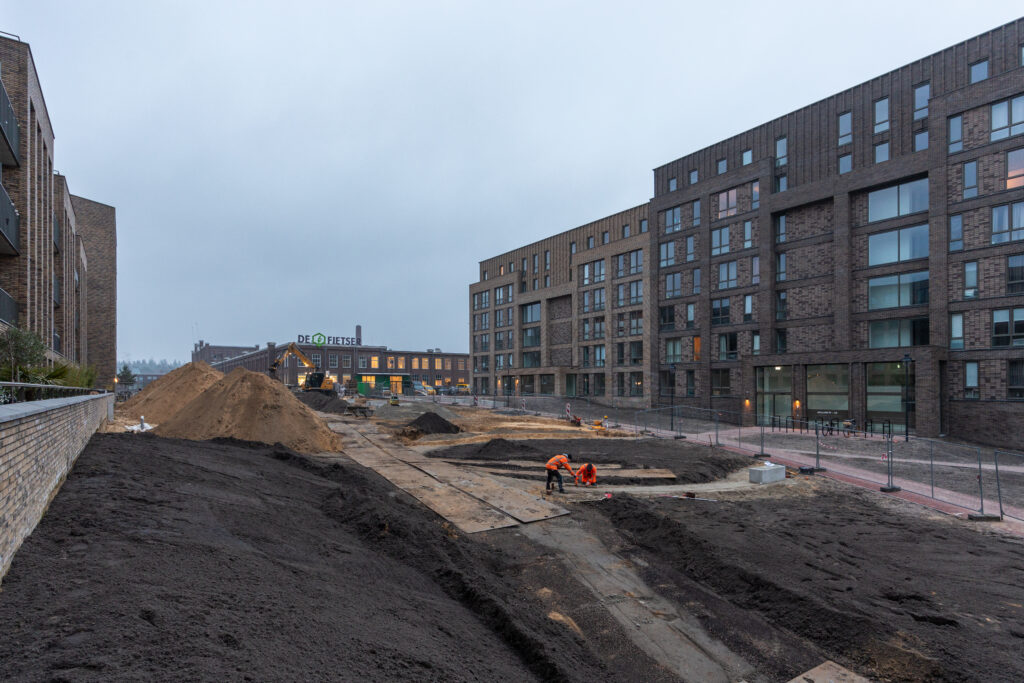

Locatie: Enka-terrein, Ede – Bostuin tussen blokken I en H2/H4

Fase: Woonrijp maken

Werkzaamheden: Inmeten bestaand riool, opstellen rioolmodel (XY), uitwerken ontgravingsmodel, opstellen twee aanvulmodellen

Software: Civil 3D

Resultaat: 4 inzetbare kraanmodellen voor uitvoering met GPS

De basis voor dit project lag in het nauwkeurig in beeld brengen van de bestaande situatie. Tijdens de bouwrijpfase was al riolering aangelegd onder de bostuin, terwijl het gebied in de woonrijpfase al deels in gebruik was. Het bestaande tracé moest daarom worden verlegd en opnieuw aangesloten op een bestaande pompput.

Om dit goed te doen, is het bestaande riool eerst in het werk ingemeten met een GPS-meetstok, volledig in RD-coördinaten. Deze data zijn verwerkt in Civil 3D en gecombineerd met het nieuwe ontwerp. Op basis daarvan is een rioolmodel opgesteld, waarmee de machinist zelfstandig het nieuwe tracé en de positie van putten nauwkeurig kon uitzetten.

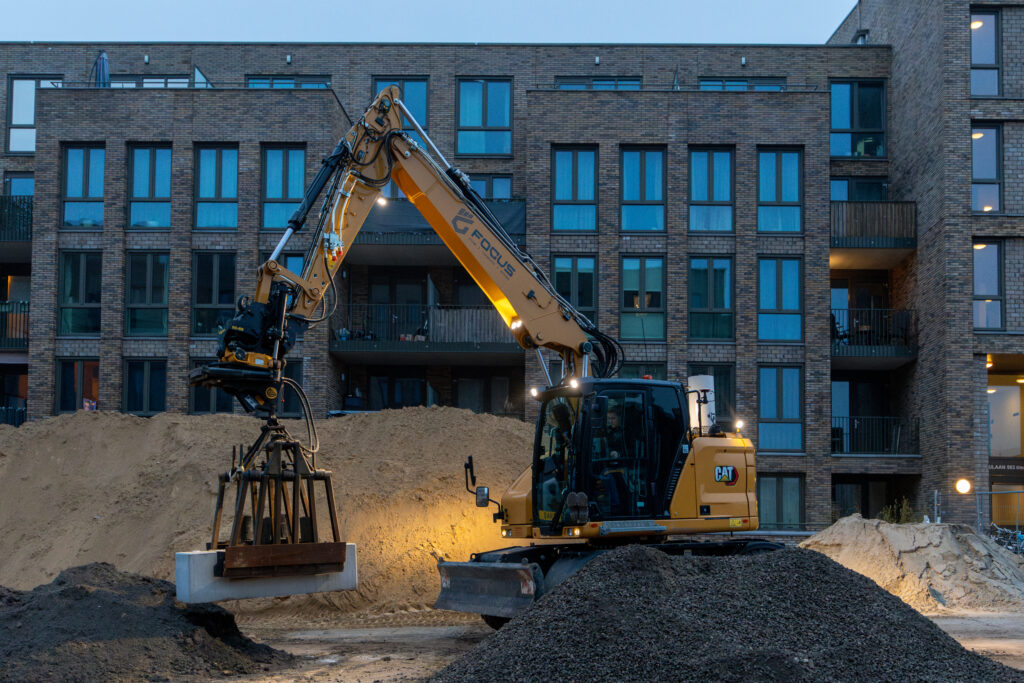

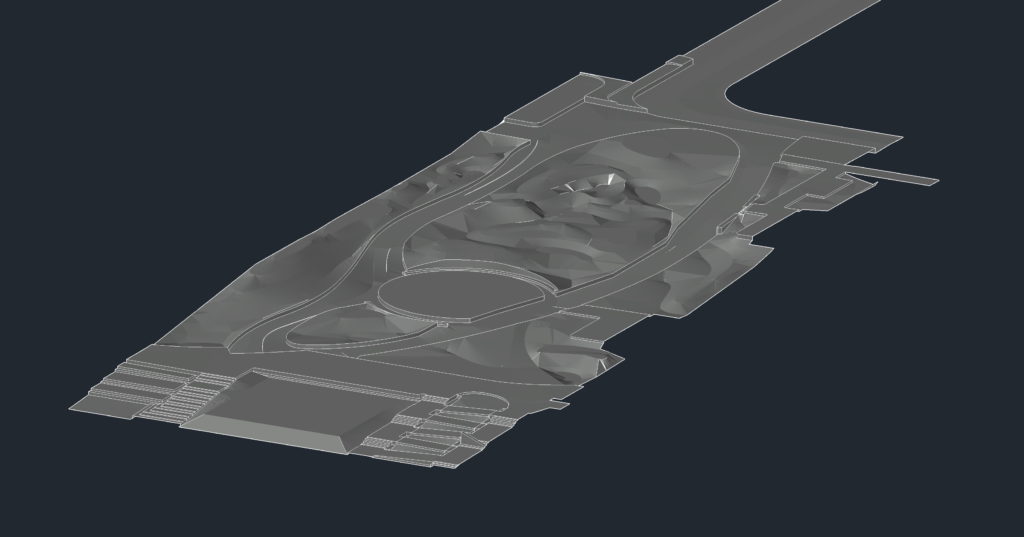

Vervolgens zijn voor het terrein drie hoogtemodellen uitgewerkt. Eerst een ontgravingsmodel voor het op hoogte brengen van het park, inclusief funderingsniveaus voor voetpaden en groenzones. Daarna twee aanvulmodellen: één voor het aanbrengen van teelgrond en zandbed, inclusief boomlocaties, en één voor de puinfundering van de paden. De machinist kon hiermee per fase exact zien welke hoogtes aangehouden moesten worden, zonder tussenkomst van een landmeter.

De uitdaging zat in het vertalen van een ontwerp met veel hoogteverschillen en glooiende vormen naar werkbare 3D-modellen. Door hier nauwkeurig op te modelleren en af te stemmen met de machinist, zijn vier duidelijke kraanmodellen ontstaan die direct bruikbaar zijn in het veld. Het resultaat: een gecontroleerde uitvoering met minimale maatvoering buiten en een werk dat zonder ruis doorloopt.
